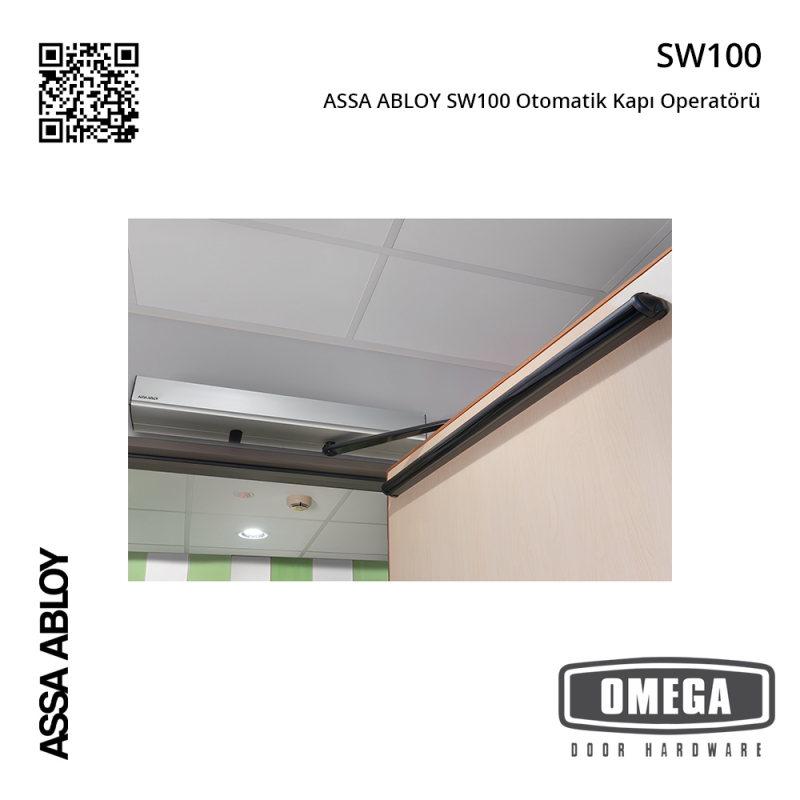

ASSA ABLOY SW100 Otomatik Kapı Operatörü

ASSA ABLOY
Otomatik Kapı Operatörü
SW100

• ASSA ABLOY (eski adıyla Besam) SW100 üniversal kanatlı kapı operatörü.
• ASSA ABLOY SW100 kanatlı kapı operatörünün düşük enerji harcayan performansı, kanatlı kapı girişini otomatikleştirmek için çok uygun maliyetli bir seçenek olabileceği anlamına gelir.
• ASSA ABLOY SW100, çalışma sırasında düşük gürültü sunar. Hem düşük gürültünün hem de erişim kolaylığının önemli olduğu sağlık hizmetleri, konut, ofis ve kamu hizmetleri ortamlarındaki geçişler için ideal seçimdir.
• İsteğe bağlı entegre batarya yedekleme ve izleme özelliği, güç kesildiğinde bile çalışma olanağı sağlarken akıllı kilitleme fonksiyonu buna güvenliği ekler.
• ASSA ABLOY SW100, aşağıdaki gibi uygulamalar için uygundur: düşük enerjili, iç ve dış geçişler, tek ve çift kanatlı kapılar, yangın kapıları (ulusal düzenlemelere bağlı olarak), kaçış yolları ve itme ve çekme uygulamaları.
• Güvenlik uyumluluğu : ASSA ABLOY SW100, aşağıdakilerle uyumludur: EN 1634-1, EN 16005, UL 325 ve ANSI/BHMA A156.19.
• Sessiz ve akıllı ASSA ABLOY SW100, yüksek akıllı işlevlere sahip sessiz uygulamalar için tasarlanmıştır.
• Güvenli, güvenilir ve sessiz çalışması, onu hem düşük gürültünün hem de erişim kolaylığının önemli olduğu sağlık, konut, ofis ve kamu hizmeti ortamlarındaki kapılar için ideal bir seçim haline getirir.
• “Push-and-go” gibi akıllı işlevler içerir, bu işlev, kapalı konumdan manuel olarak itildiğinde kapıyı otomatik olarak açar ve “Power Assist”, kapı elle çekildiğinde motorlu yardım sağlar.
• Akıllı kontrol ünitesi, çift kapı kontrolleri ve kolaylık için izlenen pil yedeklemesi gibi katma değerli özellikler sunar. Diğer katma değerli özellikler, güvenlik için akıllı kilit işlevleri, izlenen sensörler ve düşük enerji tüketimidir.

Teknik Özellikler

• Güç kaynağı: 100-240 V AC, +%10/-15, 50/60Hz, şebeke sigortası maks. 10A (bina tesisatı)
• Güç tüketimi: maks. 75 W
• Yardımcı gerilim: 24 V DC, maks. 400 mA
• Denetlenen yedek pil ünitesi: 24V DC
• Elektromekanik kilitleme bağlantısı: 12 V DC, maks. 500 mA veya 24 V DC, maks. 250 mA
• Ortam sıcaklığı: -20°C ila +45°C
• Bağıl nem (yoğuşmasız) %95
• Önerilen maks. kapı ağırlığı ve kapı genişliği eylemsizliği J: İTME = 45 kgm², ÇEKME = 16 kgm²
• Koruma sınıfı IP20

Tasarım

• Operatör elektromekanik olarak çalışır.
• Motorla açılır ve motor ve yay ile kapanır.
• Açılma ve kapanma hızları ayrı ayrı değiştirilebilir.
• Motor, kontrol ünitesi, dişli kutusu ve yay kompakt bir ünitede birleştirilir ve kapağın içine monte edilir.
• Operatör kapı kanadına itme veya çekme kol sistemiyle bağlanır.

Kol Sistemleri

• PUSH – İtme kol sistemi : Operatör kapı salınımının karşı tarafındaki duvara monte edilir. Kapı açılma açısı 110°'ye kadar ayarlanabilir.
• PULL – Çekme kol sistemi : Operatör kapı salınımıyla aynı taraftaki duvara monte edilir.
  Kapı açılma açısı 110°'ye kadar ayarlanabilir.
• ST-V/H – Çekme kol sistemi : Operatör kapı salınımıyla aynı taraftaki duvara monte edildiğinde rüzgarlı koşullarda kullanılır. Kapı açılma açısı 95°'ye kadar ayarlanabilir.
• Mil uzantıları – Operatörün duvara daha yükseğe veya kolun kapı kanadına daha aşağıya yerleştirilmesine olanak tanır.

Modeller

• Tek operatör – bir tahrik ünitesi ve bir kontrol ünitesi bir kapağın altına yerleştirilir.
• Çift operatör – iki tahrik ünitesi ve kontrol üniteleri aynı kapağın altına yerleştirilerek iki kapının çalıştırılması.

Ayarlar

• Açma ve kapama süresi: 3 - 6 sn arasında değişken.
• Açık tutma süresi: 1,5 - 30 sn
